Hidrômetros - Medidores de Vazão

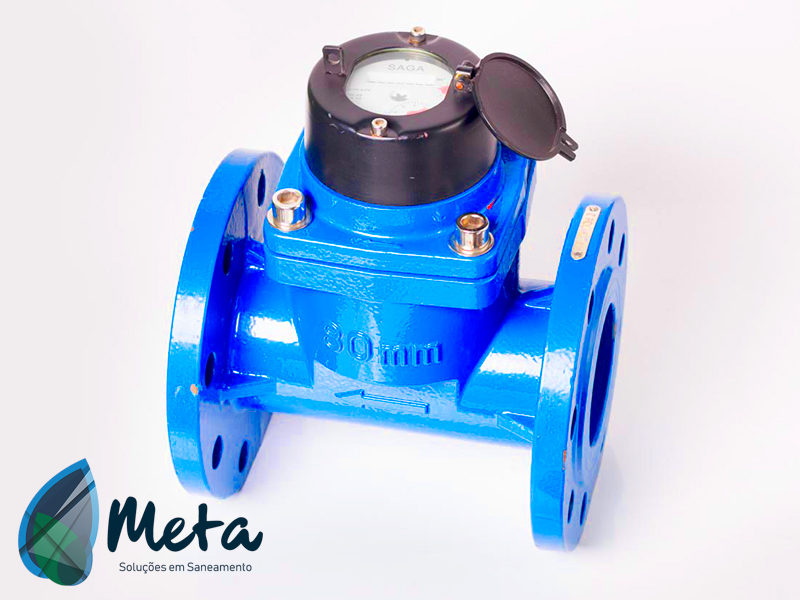

O Hidrômetro - conhecido como medidor de água ou medidor de vazão - é um equipamento que mede o volume de água consumido em uma residência, empresa ou indústria. No mercado, existem medidores usados para diferentes clientes, vazões ou temperatura da água

Desenvolvido no século 19, o Hidrômetro - conhecido como medidor de água ou medidor de vazão - é um equipamento que mede o volume de água consumido em uma residência, empresa ou indústria. O equipamento é usado em larga escala pelas empresas de saneamento para medir o consumo de água dos clientes. Com essa mensuração, é possível realizar a emissão das contas de acordo com o volume utilizado pelos consumidores. Esses dados ajudam também a avaliar a quantidade de perda entre a produção e a distribuição de água, assim evita desperdícios de recursos hídricos e colabora com a preservação do meio ambiente.

No mercado, existem vários tipos de medidores utilizados para diferentes clientes, vazões ou até temperatura da água. Além dos medidores de vazão de água, são fabricados hidrômetros especiais para água quente, leite, bebidas e alguns produtos químicos no estado líquido.

Tipos de Hidrômetros

Hidrômetros Residenciais e Industriais

Os hidrômetros são projetados e fabricados levando-se em conta apenas o fluido que vão medir. Desse modo, o medidor para água fria terá um projeto e o destinado à água quente será fabricado com outro projeto e outros materiais. Porém, não há preocupação em classificá-los quanto ao seu uso, se residencial, comercial ou industrial.

Todavia, se convencionou chamar de medidor residencial aquele fabricado em maior escala e com menores dimensões. Medidores industriais são os medidores de tamanho maior que, por sua maior capacidade de vazão, são empregados para fins industriais ou comerciais. Não há, mesmo assim, qualquer regra que determine o emprego de um medidor exclusivamente em residências que não possa ser empregado em indústrias ou comércio e vice-versa.

O que determina se ele terá uso residencial ou industrial é tão somente o consumo mensal, ou seja, as vazões de operação. Portanto, um hidrômetro residencial pode perfeitamente ser instalado em uma indústria ou residência, desde que atendidas as condições técnicas de operação. Da mesma forma, um hidrômetro de grandes proporções - industrial -, pode ser instalado, por exemplo, em um prédio com vários apartamentos ou até mesmo em bairros.

Hidrômetro Taquimétrico ou de Velocidade

É o hidrômetro que tem o mecanismo interno acionado pelo líquido em movimento com uma certa velocidade. Ao entrar no medidor, o fluido é direcionado em um ou mais jatos e aciona a turbina ou hélice, gerando movimentos de rotação. O totalizador é acionado e faz registros proporcionais à rotação da turbina, acumulando e indicando o volume em metro cúbico ou litros.

Hidrômetro Unijato/Monojato

O hidrômetro taquimétrico tem a turbina acionada por um só jato de líquido. É também chamado de hidrômetro unijato ou de jato único. Nos hidrômetros monojatos, o jato de água incide diretamente na turbina. Com isso, o medidor de vazão pode ser afetado pelas impurezas retidas no filtro. Uma obstrução no relógio de água pode provocar o aumento da velocidade da incidência do jato sobre a turbina e alterar a precisão do aparelho.

Hidrômetro Multijato

Nestes medidores de vazão, o mecanismo interno é acionado por vários jatos de água que incidem tangencialmente na turbina. Os jatos formam pares de forças – uma incide pela direita no sentido AB e outra incide pela esquerda no sentido BA – proporcionando perfeito equilíbrio à turbina quando em rotação.

Hidrômetros Úmidos e Secos

O hidrômetro úmido é aquele que tem todo o mecanismo interno mergulhado no líquido medido. Tanto a turbina quanto os conjuntos de engrenagens e o totalizador trabalham completamente submersos.

Já os hidrômetros secos são os que têm placa separadora, assim chamada pela finalidade específica de separar o medidor em duas partes: uma molhada e outra seca. Na parte submersa do medidor, estão a turbina e, se for o caso, o trem redutor de velocidade. Na parte seca, é montado o totalizador, também chamado impropriamente de relojoaria.

Hidrômetro Mecânico

Hidrômetro mecânico é o que tem sistema de transmissão mecânica. Os movimentos da turbina são transferidos mecanicamente ao conjunto de engrenagens que compõe o totalizador, fazendo uso de um eixo que atravessa a placa separadora – que separa a parte seca da parte molhada nos hidrômetros secos.

Hidrômetro Magnético

É aquele em que a transmissão dos movimentos da turbina dá-se por meio de um par de imãs, posicionado acima e abaixo da placa separadora. O imã propulsor é fixado na ponta do eixo da turbina e aciona o ímã propelido que se aloja no outro lado da placa separadora. Quando gira a turbina, gira também o mecanismo (totalizador) acoplado ao imã propelido.

Classificação metrológica

Os hidrômetros são classificados metrologicamente de acordo com a vazão mínima e a vazão de transição. Quanto menores elas forem, mais sensível e, portanto, mais eficiente será o medidor.

Assim, dentre os medidores de diâmetro ¾” e vazão nominal 1,5 m³/h, aquele que operar com vazão mínima de 40 L/h e vazão de transição de 150 L/h é classificado como medidor classe A. Se ele trabalhar na vazão mínima de 30 L/h e vazão de transição de 120 L/h, será classificado como um medidor classe B e, se trabalhar com vazão mínima de 15 L/h e vazão de transição de 22,5 L/h, será classificado como medidor classe C.

Isso também vale para os medidores unijato e multijato de vazão máxima 1,5 m³/h e vazão nominal 0,75 m³/h, muito embora alguns fabricantes informem em seus catálogos que a vazão de transição e a mínima são 15 L/h e 6 L/h nestes medidores.

Note-se que o medidor de vazão classe C é mais sensível que o B e esse mais sensível que o A. Hoje não se fabricam mais os medidores de água classe A, há muito superados pelos de classe B que também já estão cedendo espaço aos medidores classe C. Por outro lado, surgem no mercado os medidores classe D, despontando com grande sensibilidade e baixíssimas vazões de operação.

A Meta Saneamento disponibiliza para os seus clientes vários tipos de medidores de vazão: hidrômetros residenciais unijato e multijato, hidrômetros industriais unijato e multijato, hidrômetro woltmann, hidrômetro ultrassônico, hidrômetro por radar (raven-eye), hidrômetro volumétrico e hidrômetro eletromagnético.
